Detalles del Producto
-

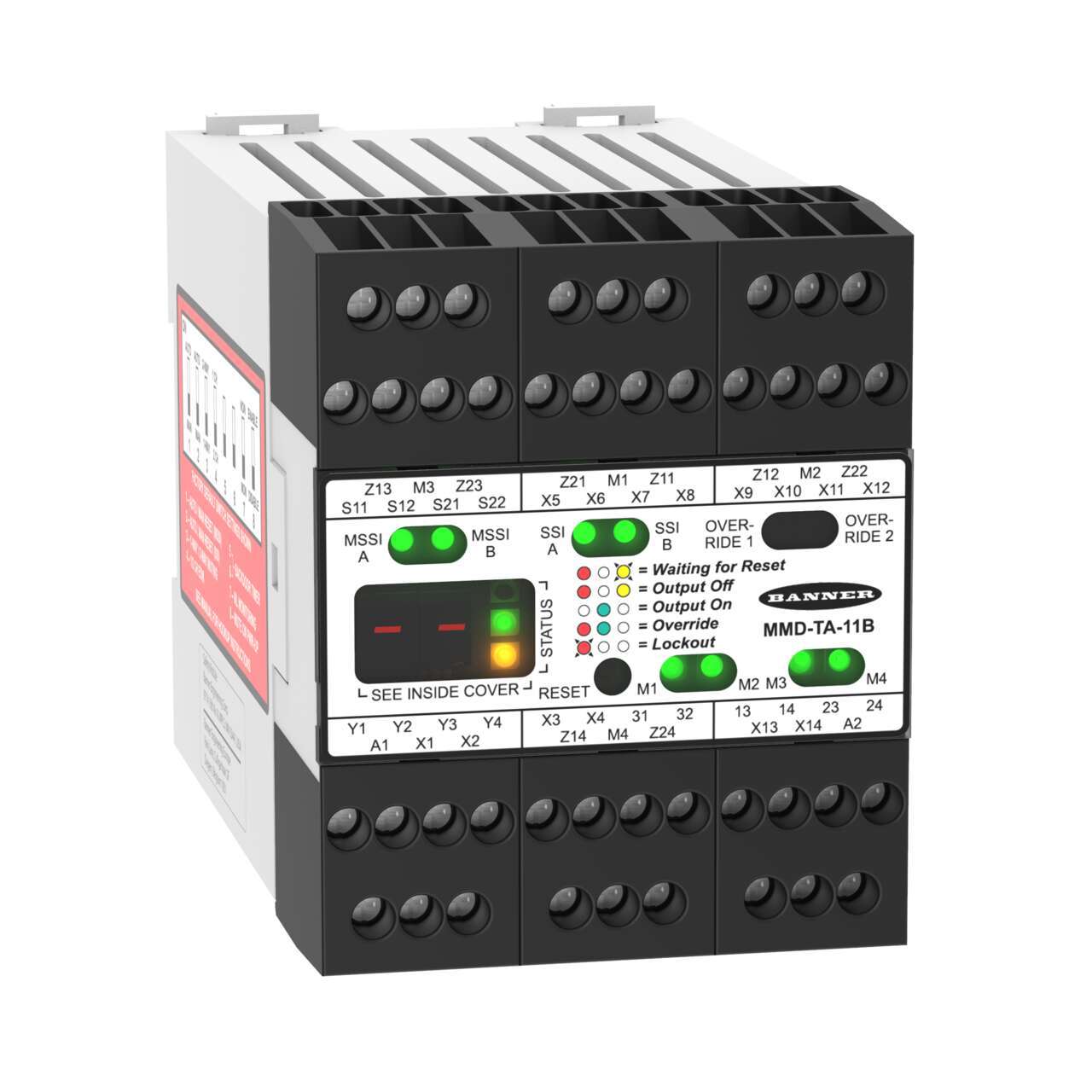

Tipo de Dispositivo: Módulo de interfaz y control de seguridad multitapa / Módulo de silenciamiento (Multi-Screen / Muting Safety Module).
-
Función Principal: Evaluación redundante de señales provenientes de dos pares independientes de cortinas de luz de seguridad o sensores de presencia, unificando la protección en una sola salida de seguridad.
-
Salidas de Seguridad:
-
2 salidas de relé de seguridad normalmente abiertas (NO) redundantes con contactos guiados mecánicamente.
-
1 salida auxiliar normalmente cerrada (NC) para señalización y monitoreo de estado.
-
-
Voltaje de Operación: 24 V DC (±15%).
-
Modos de Reinicio (Reset): Seleccionable entre reinicio manual monitoreado (Manual Reset) y reinicio automático (Auto Reset).
-
Indicadores Visuales: LED multicolores en el panel frontal para diagnóstico en tiempo real: estado de alimentación, condición de cada canal de entrada (RUN/STOP), estado de las salidas de seguridad y detección de fallas internas.
-
Montaje y Construcción:
-
Carcasa robusta de policarbonato diseñada para instalación en riel DIN estándar de 35 mm.
-

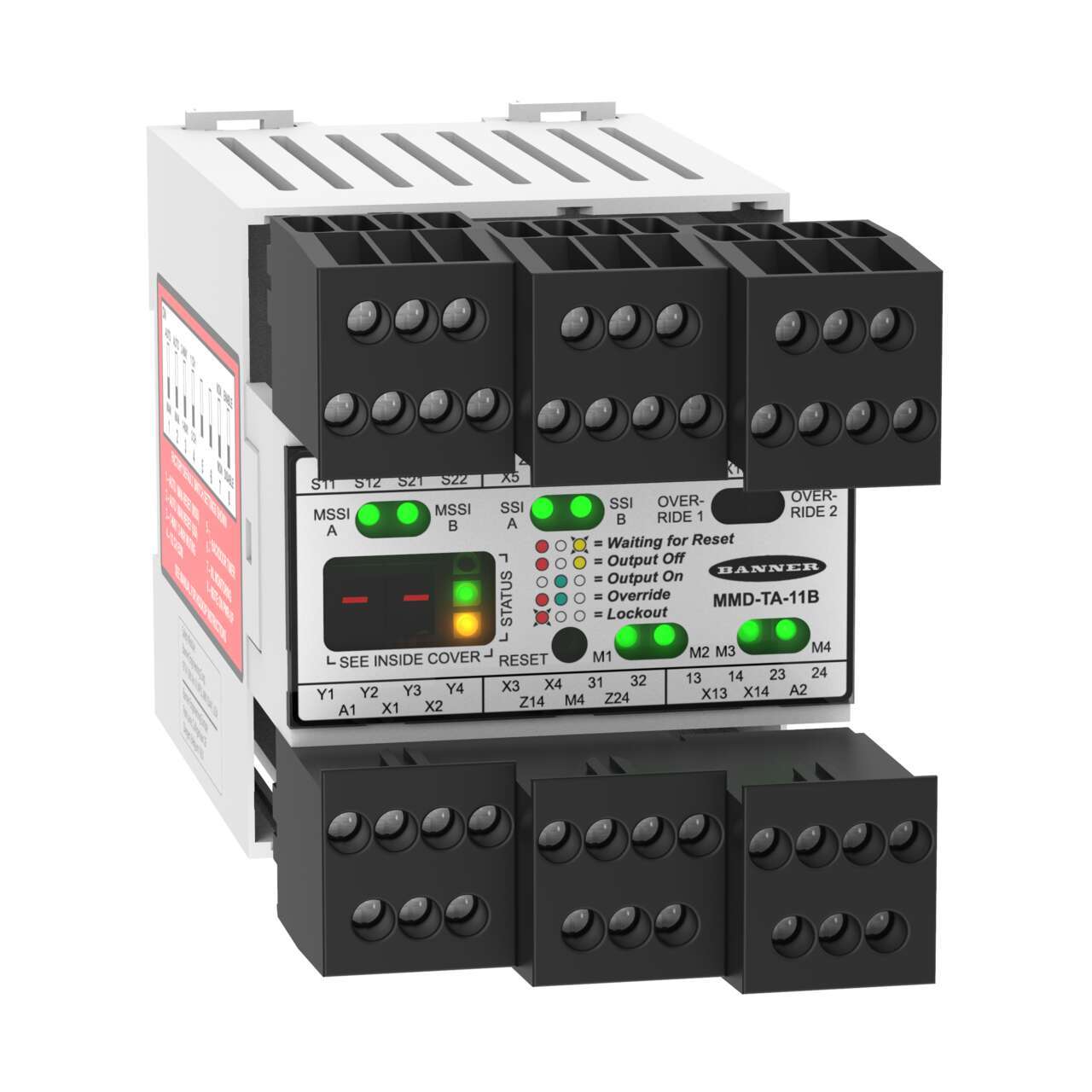

Bloques de terminales de tornillo enchufables/removibles que facilitan el cableado, diagnóstico y reemplazo rápido.
-
-
Integración de Seguridad: Permite alcanzar la Categoría 4 / PL e (según ISO 13849-1) y SIL 3 (según IEC 62061) cuando se integra correctamente dentro del circuito de parada de emergencia de la maquinaria.
-
Tiempo de Respuesta: Menor a 25 milisegundos, garantizando la detención rápida de la maquinaria ante la interrupción del haz de seguridad.
-
Aplicaciones Principales:
-
Monitoreo unificado de múltiples lados de acceso en celdas de trabajo robóticas mediante varias cortinas de luz.
-
Control de acceso en líneas de transporte de material, embalaje y paletizado mediante secuencias de muting.
-
Interconexión de resguardos optoelectrónicos en prensas, estamparía y celdas de manufactura automatizada.
-
