Detalles del Producto
-

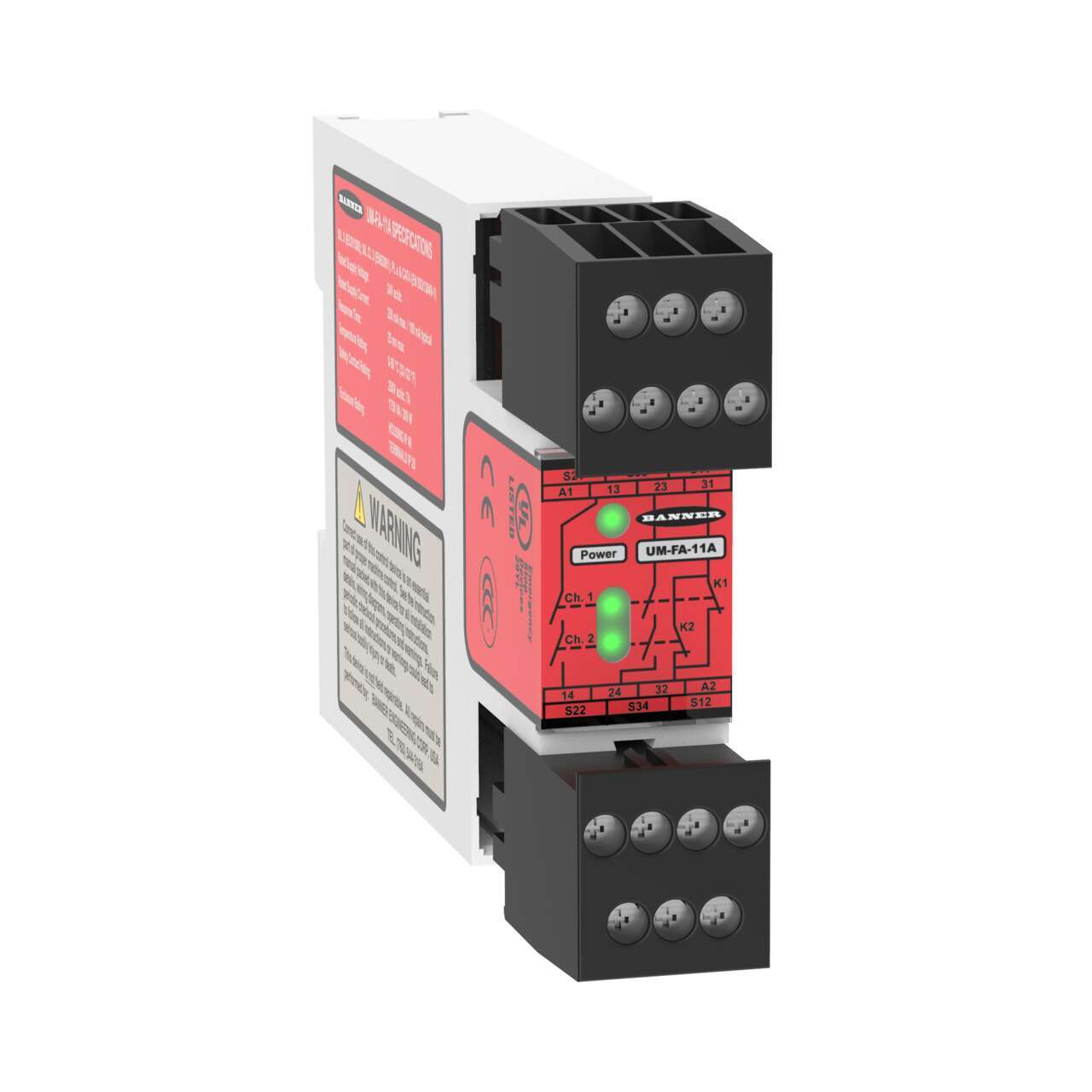

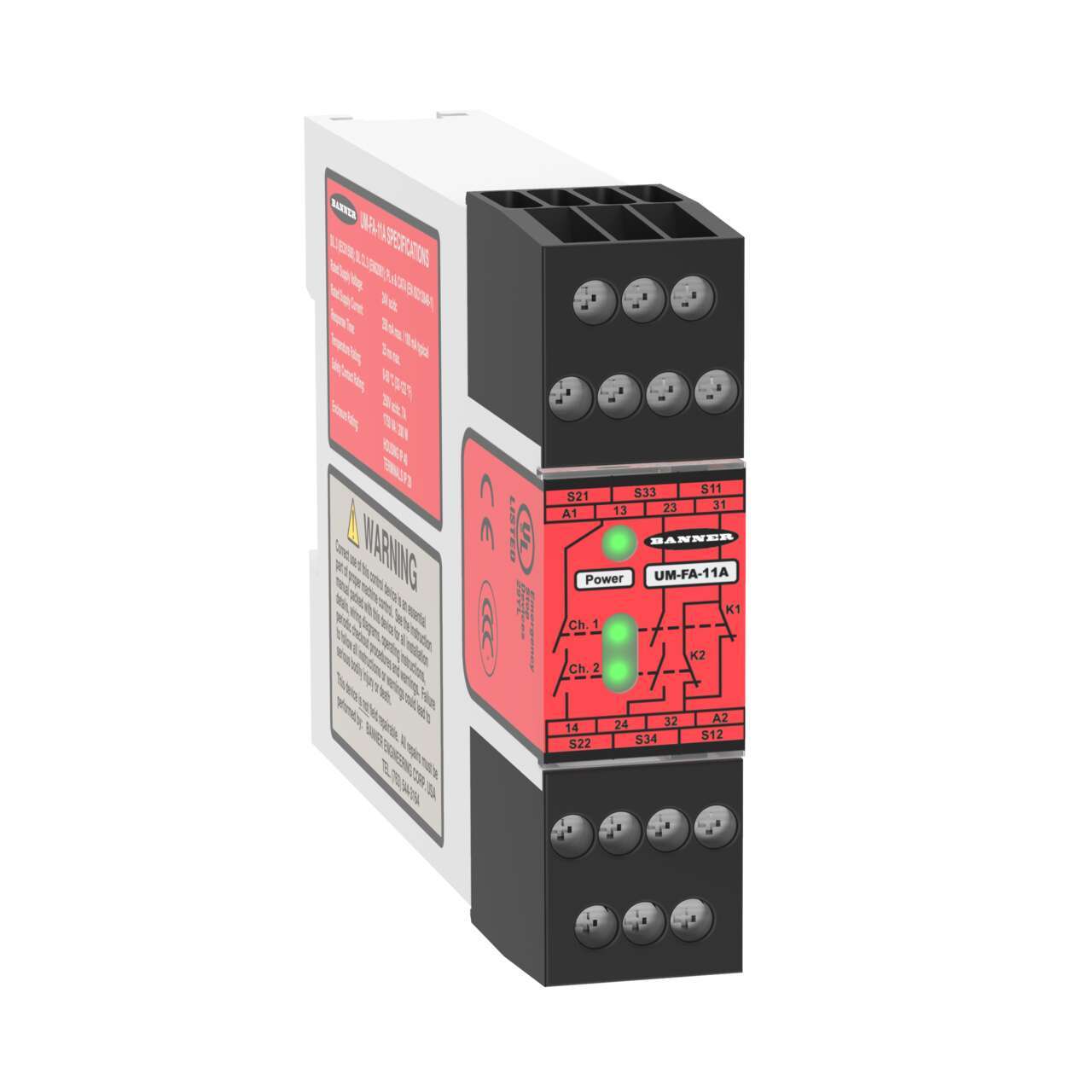

Tipo de Dispositivo: Módulo / Relé de seguridad universal (Universal Safety Module).
-
Configuración de Entradas: Entrada de 1 o 2 canales seleccionable por cableado. Compatible con contactos secos (botones de parada de emergencia, interruptores electromecánicos de seguridad) y salidas electrónicas PNP/OSSD (cortinas de luz o escáneres de seguridad).
-
Contactos de Salida:
-
3 Salidas de Seguridad: Contactos normalmente abiertos (3 NO) de relé con contactos guiados mecánicamente (redundantes y con autocontrol).
-
1 Salida Auxiliar: Contacto normalmente cerrado (1 NC) para enviar señalización de estado al PLC de proceso.
-
-
Voltaje de Operación: 24 V DC / 24 V AC (±15%).
-
Modos de Reinicio (Reset): Configurable para funcionamiento con reinicio automático (Auto Reset) o reinicio manual monitoreado (Monitored Manual Reset).
-
Monitoreo de Dispositivos Externos (EDM): Entrada dedicada para verificar el estado de los contactores o relés externos acoplados, garantizando la apertura efectiva de la fuerza eléctrica.
-
Construcción y Montaje:
-
Carcasa delgada de policarbonato de 22.5 mm de ancho diseñada para montaje en riel DIN estándar de 35 mm.
-
Bloques de terminales de tornillo removibles que aceleran las tareas de instalación, prueba y sustitución en campo.
-
Grado de protección IP20.
-
-
Diagnóstico Visual: Indicadores LED en el panel frontal para estatus de alimentación (Power), Entrada Canal 1 (In1) y Entrada Canal 2 (In2).
-
Certificaciones de Seguridad Funcional: Diseñado para alcanzar PL e / Categoría 4 (ISO 13849-1) y SIL 3 (IEC 62061) cuando se integra correctamente en la cadena de seguridad.
-
Aplicaciones Principales: Circuitos de parada de emergencia (E-stop), resguardos de protección en celdas automatizadas, interbloqueos de seguridad en puertas de máquinas, sensores de presencia y monitoreo de cables de tracción.
