Detalles del Producto
-

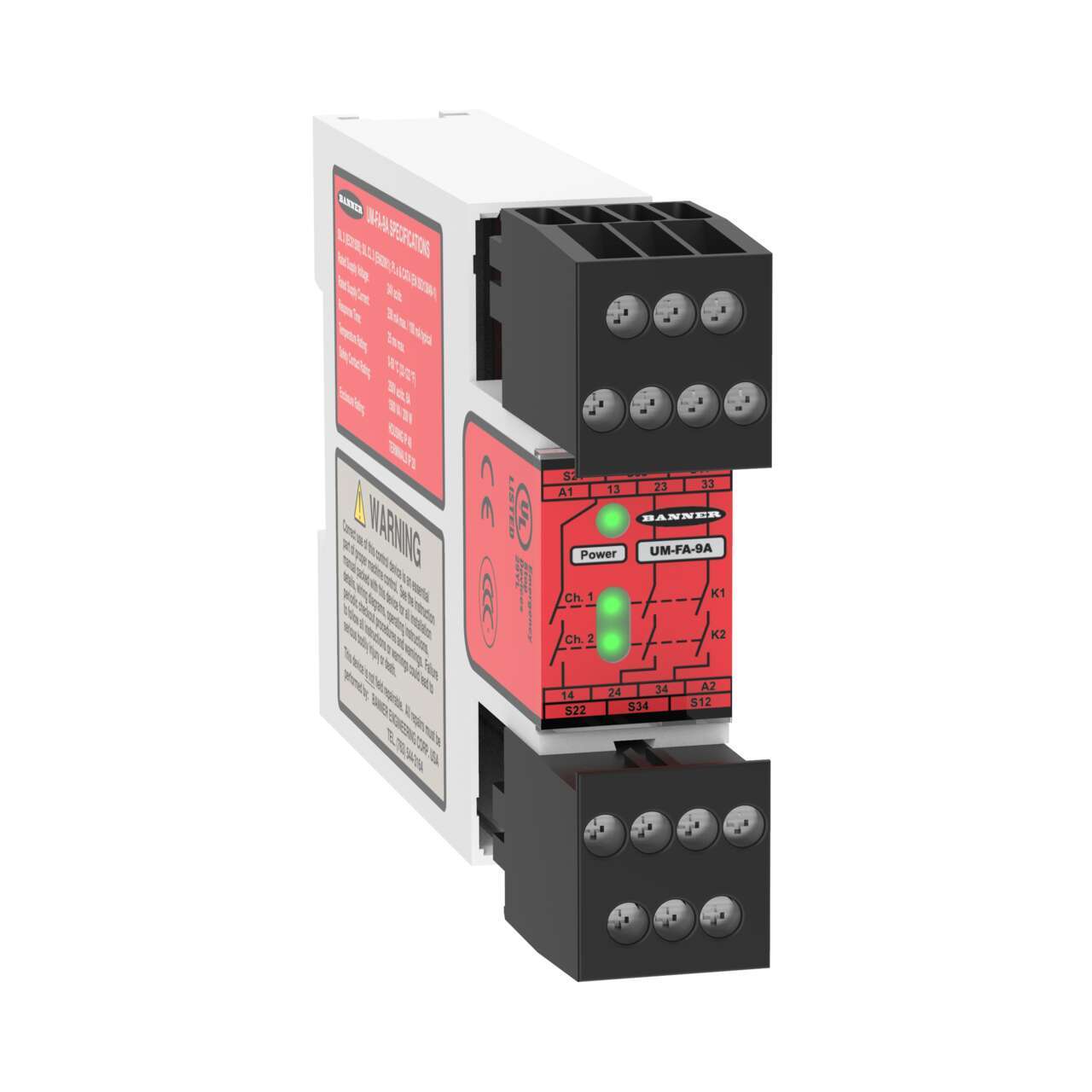

Tipo de Dispositivo: Módulo / Relé de seguridad universal (Universal Safety Module).
-
Configuración de Entradas: Entrada de 1 o 2 canales seleccionables según el cableado. Compatible con contactos secos (paradas de emergencia, interruptores electromecánicos de seguridad) y dispositivos de estado sólido con salidas OSSD (cortinas de luz, escáneres láser de seguridad).
-
Contactos de Salida:
-
3 Salidas de Seguridad: Contactos de relé normalmente abiertos (3 NO) con contactos guiados mecánicamente (redundantes y con autocontrol interno).
-
1 Salida Auxiliar: Contacto normalmente cerrado (1 NC) para transmisión de diagnóstico o estado al PLC/HMI de la línea.
-
-
Voltaje de Operación: 24 V DC / 24 V AC (±15%).
-
Modos de Reinicio (Reset): Configurable mediante conexiones externas para funcionamiento con reinicio automático (Auto Reset) o reinicio manual monitoreado (Monitored Manual Reset).
-
Monitoreo de Dispositivos Externos (EDM): Incluye circuito de retroalimentación para la supervisión directa del estado de los contactores o relés de fuerza externos acoplados.
-
Construcción y Montaje:
-
Carcasa delgada de policarbonato con un ancho de 22.5 mm optimizada para montaje en riel DIN de 35 mm.
-
Terminales de conexión fijas con fijación por tornillo.
-
Grado de protección IP20 para gabinetes de control.
-
-

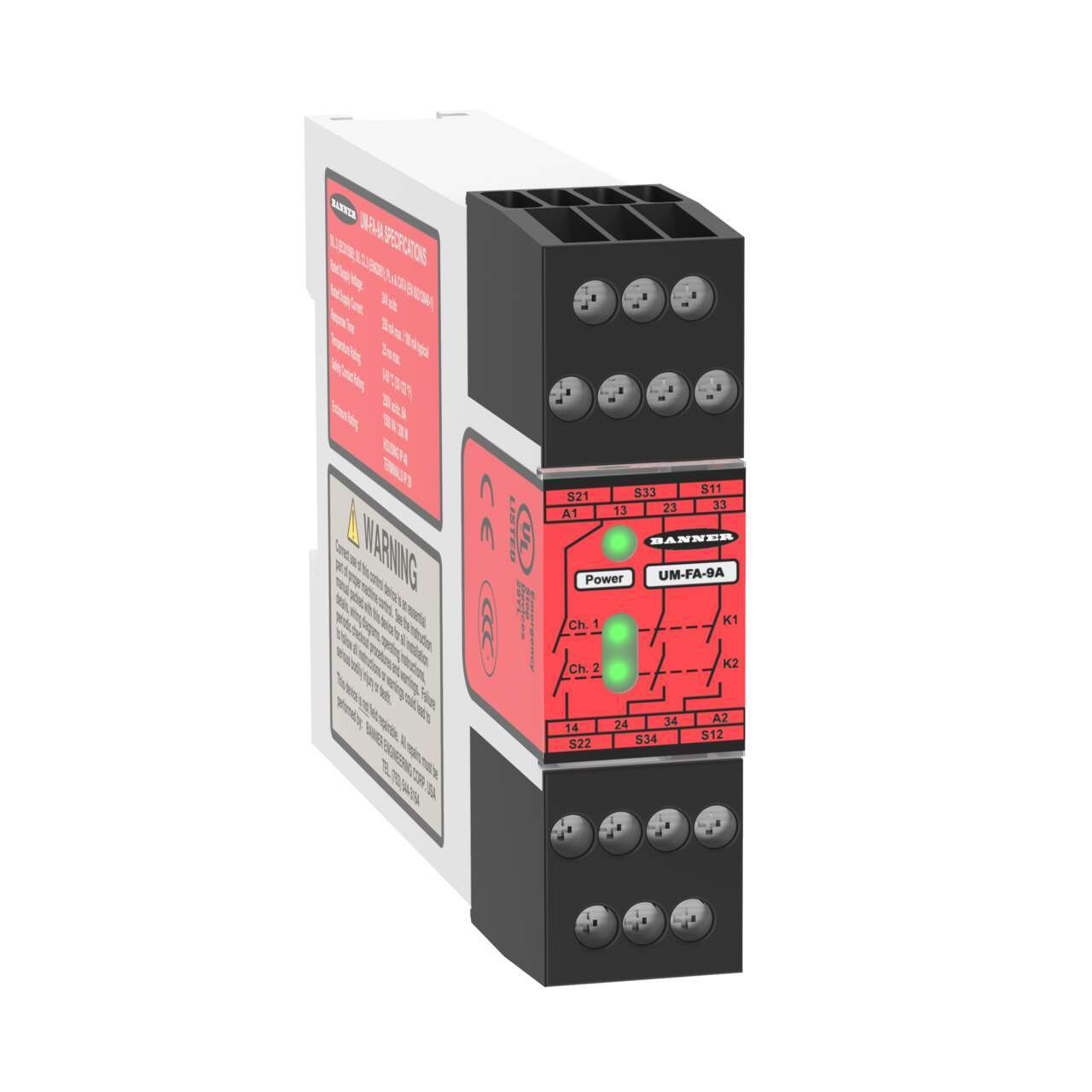

Diagnóstico Visual: Panel frontal provisto de indicadores LED para el monitoreo en tiempo real de la alimentación (Power), Canal de Entrada 1 (In1) y Canal de Entrada 2 (In2).
-
Certificaciones de Seguridad Funcional: Permite alcanzar PL e / Categoría 4 (según ISO 13849-1) y SIL 3 (según IEC 62061) cuando se integra adecuadamente en la cadena de parada de seguridad.
-
Aplicaciones Principales: Paradas de emergencia en celdas de trabajo, interbloqueo de puertas de protección, monitoreo de barreras ópticas de seguridad y sistemas de desconexión por cable en transportadores.
